Harmonikli Sistemlerde Kompanzasyon Neden Önemlidir ?

Günümüzde elektrik tesislerinde kullanılan ekipmanlar giderek daha teknolojik hale gelmektedir. İnverterler, hız kontrol cihazları, UPS sistemleri ve LED aydınlatmalar gibi doğrusal olmayan yükler, şebekede harmoniklerin oluşmasına neden olur. Bu harmonikler, enerji kalitesini düşürürken kompanzasyon sistemlerini de doğrudan etkiler. İşte bu noktada harmonikli sistemlerde kompanzasyon kavramı devreye girer.

---

Harmonik Nedir?

Harmonikler, şebekedeki ideal sinüs dalga formunun bozulmasıyla ortaya çıkan, temel frekansın (50 Hz) katları olan gerilim ve akım bileşenleridir. Özellikle 3., 5. ve 7. harmonikler endüstriyel tesislerde sıkça görülür. Harmoniklerin artması, sistemde aşırı ısınma, kayıpların artması ve ekipman arızalarına yol açabilir.

---

Kompanzasyon Sistemleri Harmoniklerden Nasıl Etkilenir?

Klasik kompanzasyon sistemleri, harmonik içermeyen ideal sistemler için tasarlanmıştır. Ancak harmonikli bir tesiste standart kondansatörler kullanıldığında şu problemler ortaya çıkabilir:

• Kondansatörlerde aşırı akım ve patlama riski

• Sigorta ve kontaktör arızaları

• Rezonans oluşumu

• Reaktif ceza alınmasına rağmen sistemin düzelmemesi

Bu nedenle harmonikli tesislerde özel kompanzasyon çözümleri uygulanmalıdır.

---

Harmonikli Sistemlerde Kompanzasyon Nasıl Yapılır?

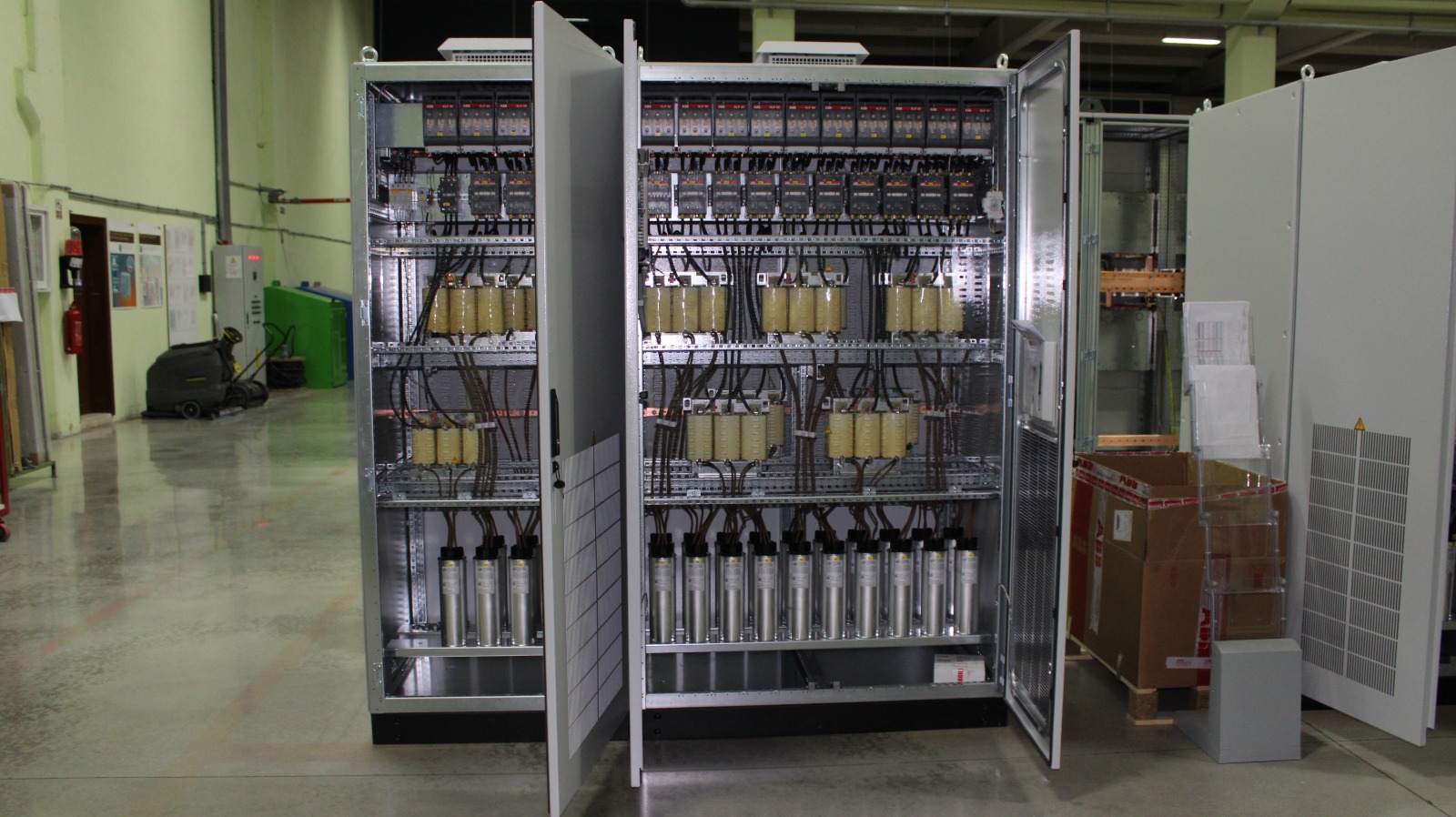

Reaktörlü (Detuned) Kompanzasyon

En yaygın kullanılan yöntemdir. Kondansatörlere seri bağlanan reaktörler sayesinde sistem rezonansa girmez ve harmonik akımlar kondansatörlerden izole edilir. Orta seviyede harmonik içeren tesisler için güvenli ve ekonomik bir çözümdür.

Pasif Harmonik Filtreler

Belirli harmonik mertebelerine ayarlanmış filtrelerdir. Sabit yük yapısına sahip tesislerde etkilidir. Doğru mühendislik hesabı yapılmadığında istenmeyen rezonanslara yol açabilir.

Aktif Harmonik Filtreler

Anlık ölçüm yaparak harmonikleri ters fazda bastıran gelişmiş sistemlerdir. Değişken yüklerin yoğun olduğu modern tesislerde en etkili çözümdür. İlk yatırım maliyeti yüksek olsa da uzun vadede enerji kalitesini ciddi ölçüde artırır.

---

Harmonik Ölçümü Neden Gereklidir?

Kompanzasyon sistemi kurulmadan önce mutlaka harmonik analiz yapılmalıdır. THD (Toplam Harmonik Bozulma) değerleri ölçülmeden yapılan kompanzasyon çalışmaları, sistemi daha da riskli hale getirebilir. Doğru ölçüm ve analiz, uygun ekipman seçiminin temelidir.

Harmonikli sistemlerde kompanzasyon, yalnızca reaktif gücü dengelemek değil; aynı zamanda enerji kalitesini korumak ve tesis güvenliğini sağlamak anlamına gelir. Doğru projelendirilmiş bir kompanzasyon sistemi, hem cezalardan korunmayı hem de elektrik altyapısının uzun ömürlü olmasını sağlar.
